可见光-近红外二区单像素显微成像系统，实现生物组织“表面-深层”协同观测 | 中国激光·封面

《中国激光》2026年第3期封面文章来自西安电子科技大学计钟副研究员、刘于金副教授、陈雪利教授团队受邀撰写的“可见光-近红外双波段单像素显微成像系统”。研究基于傅里叶单像素成像技术，通过分时复用探测设计，成功克服了宽光谱跨度下的信号采集难题，为深层组织观测提供了一种高性价比的“表面-内部”一体化显微成像方案。

封面解读

封面展示了基于单像素探测的可见光-红外双波段显微成像方法。画面下方展示的网格状器件为数字微镜器件（DMD），作为系统的空间光调制元件，其将傅里叶基底图案转化为结构化光场并投影至待测样本。光束经精密光学元件引导，体现了系统采用分时复用设计实现可见光与近红外二区波段的探测。右上方的生物细胞图像形成了对比：左侧蓝色影像反映了可见光波段下高对比度的表面轮廓与纹理特征；右侧紫色影像则利用近红外二区光线优越的组织穿透性，揭示了被表层遮挡的深层结构信息。该封面展示了系统在计算成像技术支撑下，实现“表面-内部”协同观测的技术优势。

原文链接：计钟，杜凯兴，万红玲，张志勇，刘于金，陈雪利. 可见光-近红外双波段单像素显微成像系统（特邀）[J]. 中国激光，2026，53(3): 0307101

研究背景

显微成像技术是观测微观世界、研究生物组织结构的关键手段。然而，传统的面阵列探测器（如CCD或CMOS相机）面临着波段局限与成本压力，即硅基探测器在可见光波段表现优异，但在近红外波段响应效率极低；若采用高性能的近红外二区面阵相机，其高昂的造价又使得相关技术难以普及。此外，在单一系统中实现多波段成像通常需要复杂的光路切换，易引入机械误差。单像素成像（SPI）技术凭借单点探测器即可实现二维成像的独特性，不仅显著降低了硬件成本，更利用其极宽的光谱响应特性，为低成本、跨波段的显微探测提供了全新的解决思路。

西安电子科技大学研究团队针对深层组织观测需求，设计并搭建了一套基于傅里叶单像素成像（FSI）的主动式双波段显微系统。如图1所示，该系统采用主动投影式的透射显微成像架构，核心在于利用DMD进行空间光编码，通过分束器引导信号光至硅探测器与铟镓砷探测器，实现从可见光到近红外二区的分时复用采集。这种架构避免了昂贵的面阵列相机，大幅简化了光路结构。

图1 可见光-近红外二区双波段单像素显微成像系统光路示意图

为了确保成像的准确性，研究团队首先对核心探测元件进行了性能表征。如图2所示，硅探测器与铟镓砷探测器在各自波段内均表现出良好的线性光电响应，但其响应带宽的限制在高速采样下会引发信号滞后。鉴于此，团队在探测器后端引入了高性能信号放大器。如图3所示，在10000 pattern/s 的高投影速率下，引入放大器前的畸变信号被修正为锐利的“方波”特性。这一优化显著提升了系统对光强变化的瞬态跟随能力，为高速、高质量成像奠定了物理基础。

图2 硅探测器与近红外铟镓砷探测器的光电响应及响应时间表征

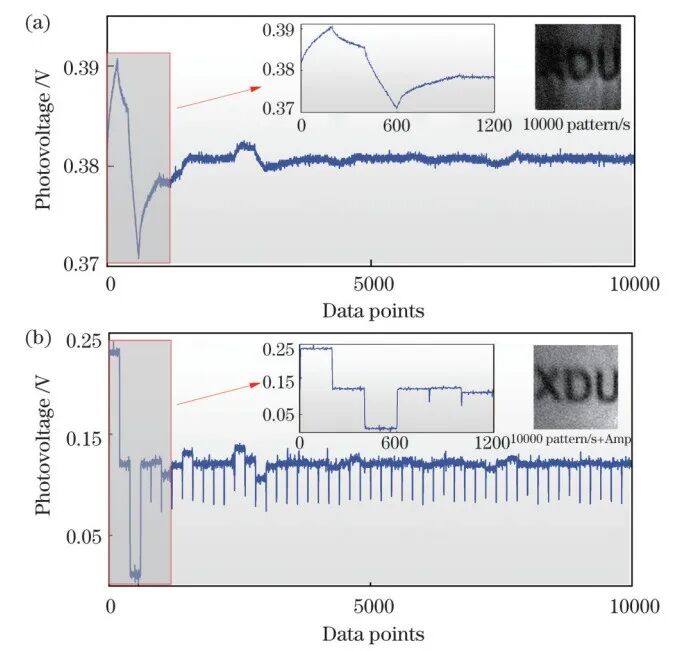

图3 10000 pattern/s 高速投影下引入放大器前后的信号与成像质量对比

在实际显微应用中，物镜倍率对信号强度的影响至关重要。研究团队定量分析发现，随着物镜倍率增加，系统视场急剧收缩，导致探测器接收到的总光通量显著减弱（如图4所示）。因此，在实际观测中需根据样本特性平衡放大倍率与信号强度。随后，利用标准分辨率测试板对系统进行了量化评估。结果显示，在 60×物镜下，可见光与近红外波段的实测最高分辨率均达到了280 lp/mm，如图5所示，验证了该系统在双波段下均具备出色的解析能力。

图4 不同放大倍率（10×、20×、40×和60×）物镜对应的采集信号强度对比

图5 可见光与近红外波段分辨率板成像结果对比

最后，团队通过典型生物样本验证了系统的多波段成像优势。在百合子房切片实验中（图6），可见光波段凭借高对比度捕捉到了精细的细胞壁边缘，而近红外光则展示了由组织密度差异引起的透射纹理。在蚂蚁标本实验中（图7），近红外光的穿透性优势得到体现：原本在可见光下呈强吸收、暗视觉效果的几丁质外骨骼，在近红外二区模式下变得“透明”，清晰揭示了被外骨骼遮挡的内部关节结构。这种“表面-内部”互补的定量成像能力，充分展示了该系统作为深层组织分析工具的应用潜力。

图6 百合子房切片的双波段显微成像演变过程与定量分析

图7 蚂蚁标本的双波段显微成像过程与定量分析

本研究构建了一套跨越可见光至近红外二区的双波段单像素显微成像系统，通过计算成像方法解决了高性能红外探测器成本高昂的难题。实验证实，系统不仅具备高空间分辨率，更展现了卓越的组织穿透能力。未来，研究团队将进一步结合深度学习算法开发欠采样重构模型，旨在提升成像速度并拓展光谱探测维度，推动该技术在临床医疗、无损检测等领域的广泛应用。
